双轴BNC线缆的解析

在同轴线缆领域，除了常见的普通同轴线外，还有双轴线，两者有相似的地方，也有很明显的区别，之前，我们已经介绍了双轴线的定义，它与同轴线近似，区别在于双轴线的内部配置两根导线，而同轴线仅有一根。本次我们将从双轴BNC连接器入手，通过结构图进行介绍。

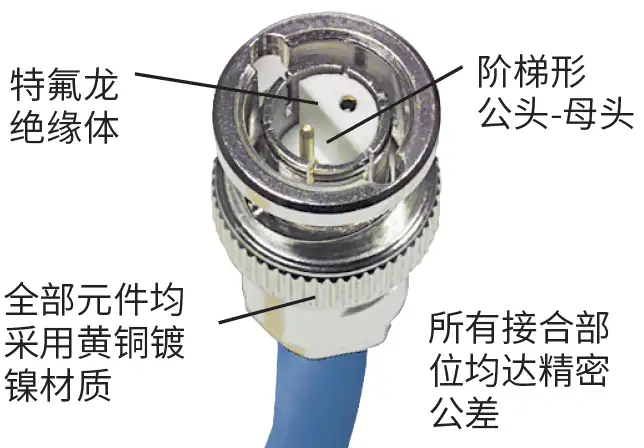

一、双轴BNC线缆组件的结构

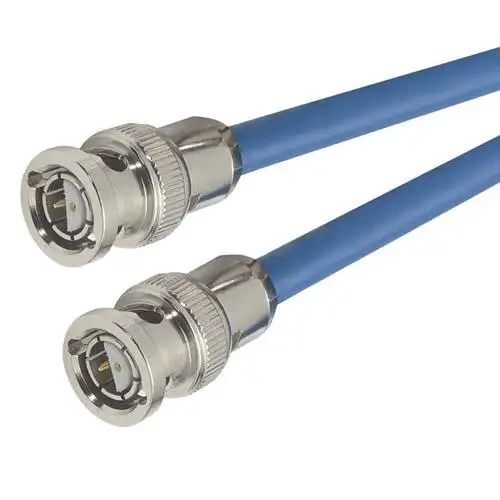

这系列双轴BNC线缆组件，适用于低电平信号的传输以及平衡线类应用。接口经极化处理，采用阶梯形设计，外观上与传统的BNC同轴连接器类似，但不可匹配。双轴BNC连接器为黄铜结构，高光镀镍，镀金触点。

二、双轴BNC线缆组件的应用

这一系列的双轴BNC线缆，多种长度可选，中心导体为20 AWG镀锡铜，最小弯曲半径为2.50"（63.5mm），78欧姆低电平信号接线与平衡线路应用，镀金中心触点可最小化信号损耗，极化接口确保正确的连接器配合。
