各类型USB引脚定义一览

USB的种类很多，这也决定了其引脚定义也各自不同，下文主要收集了一部分常见USB型号的引脚定义，可供测试或使用时参考。

一、Type-A

1、USB Type A公头

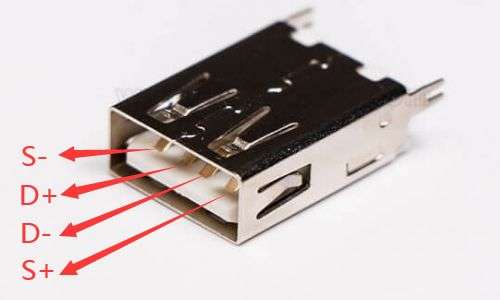

2、USB Type A母头

二、Type-B

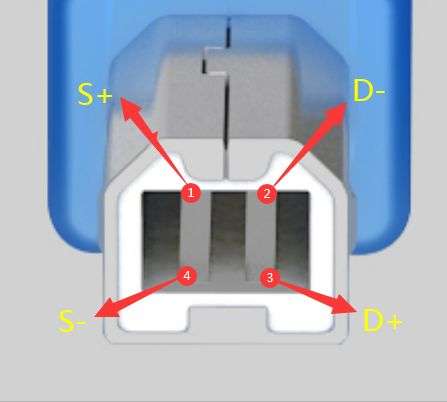

1、4、4USB Type B公头

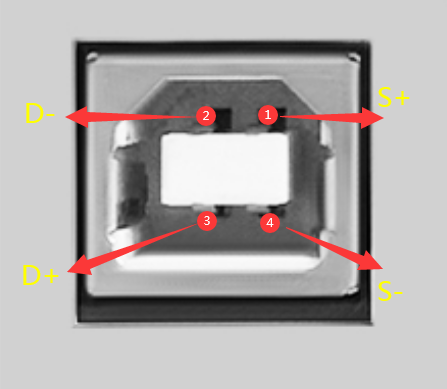

2、USB类Type B母座

三、Micro 型

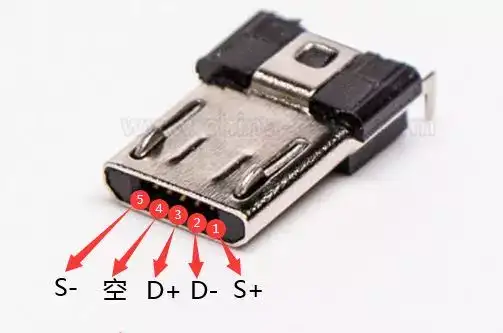

1、USB类Micro 型公头

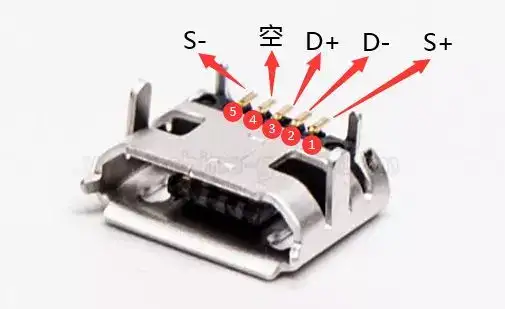

2、USB类Micro 母座

四、Mini 型

Mini型和Micro型引脚顺序以及定义均一样，只是接口的外形不同，如下图。

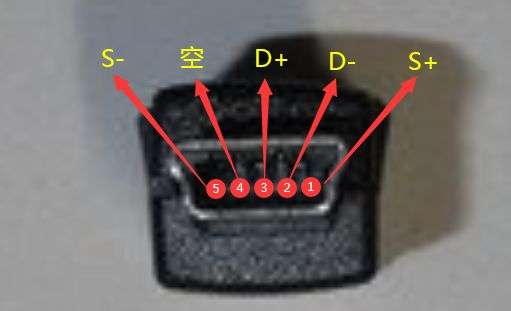

1、USB类Mini 型公头

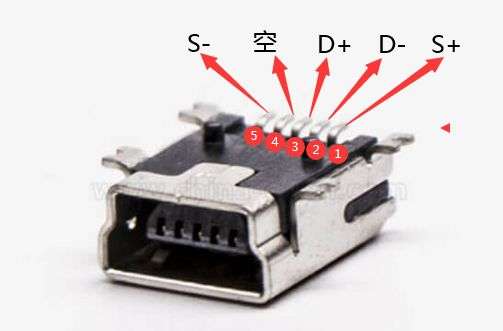

2、USB类Mini 型母座

五、Type-C

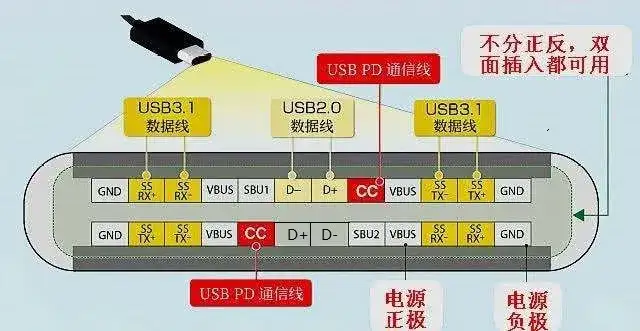

1、常规USB Type C接口公头

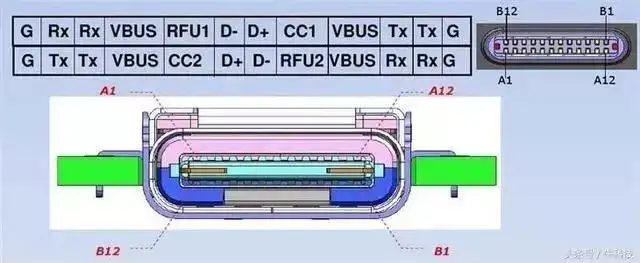

2、常规USB Type C接口母座

备注：S+、S- 代表：电源线正、负。D+、D- 代表：数据线正、负
