在数字影音的世界里，HDMI接口早已成为连接设备的核心桥梁。然而，许多人对HDMI的“分辨率”和“刷新率”仍停留在模糊认知阶段，本期我们将对其进行深度解析。
要理解HDMI，首先要区分两个核心概念：分辨率和刷新率。

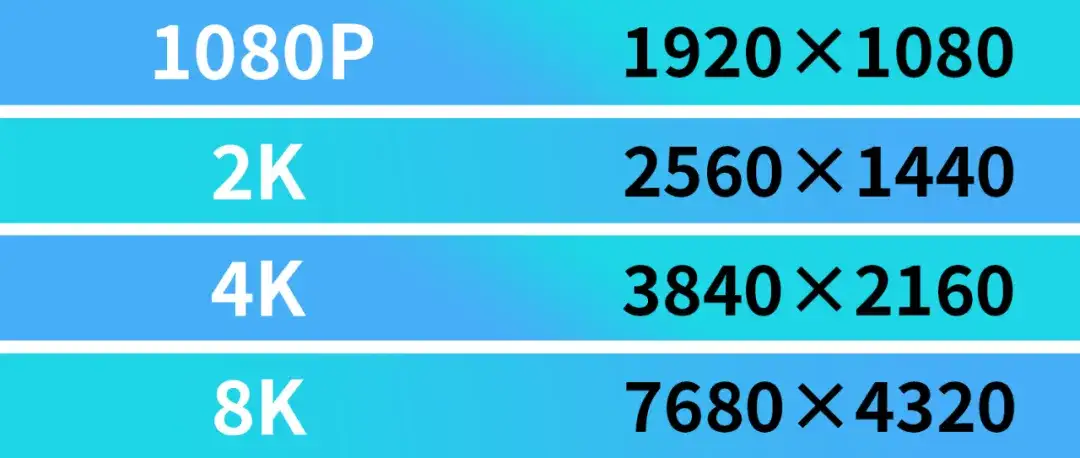

分辨率指屏幕显示的像素数量，通常以水平像素×垂直像素表示。
刷新率是屏幕每秒更新画面的次数，单位为Hz（赫兹）。例如：60Hz，屏幕每秒刷新60次。
分辨率和刷新率共同决定了所需带宽，而HDMI接口的版本和带宽能力直接限制了两者的组合：
例如，4K@120Hz（10bit色深）的带宽需求远高于1080p@60Hz。
HDMI 1.4支持4K@30Hz，是早期工业设备的基础配置。然而，30Hz的刷新率在动态场景中容易出现拖影，例如自动化产线上高速物料分拣或医疗影像中的动态器官成像。因此仅适用于静态监控或低速运动场景。
HDMI 2.0将4K帧率提升至60Hz，成为工业相机、医疗内窥镜等设备的常用接口。例如，在电路板检测系统中，4K@60Hz的帧率能清晰捕捉焊接点的微米级细节；在手术室中，4K@60Hz的影像可实时呈现组织运动，辅助医生精准操作。
此外，HDMI 2.0的带宽（18Gbps）足以支持HDR（高动态范围）传输，提升影像的对比度与色彩精度。
HDMI 2.1的理论带宽达48Gbps，支持4K@120Hz、8K@60Hz，并引入VRR（可变刷新率）和ALLM（自动低延迟模式）。在工业领域，这一特性尤为重要。
1、高速工业相机：4K@120Hz的帧率可捕获高速运动物体的每一个细节，例如汽车装配线上的金属冲压过程或半导体晶圆的切割动作。
2、医疗影像处理：8K@60Hz的分辨率与高帧率，结合HDR技术，能呈现血管、神经等微小结构的清晰动态影像，提升诊断准确性。
3、远程协作与教学：通过HDMI 2.1的低延迟传输，远程手术指导系统可实现近乎同步的影像交互，减少操作时延风险。

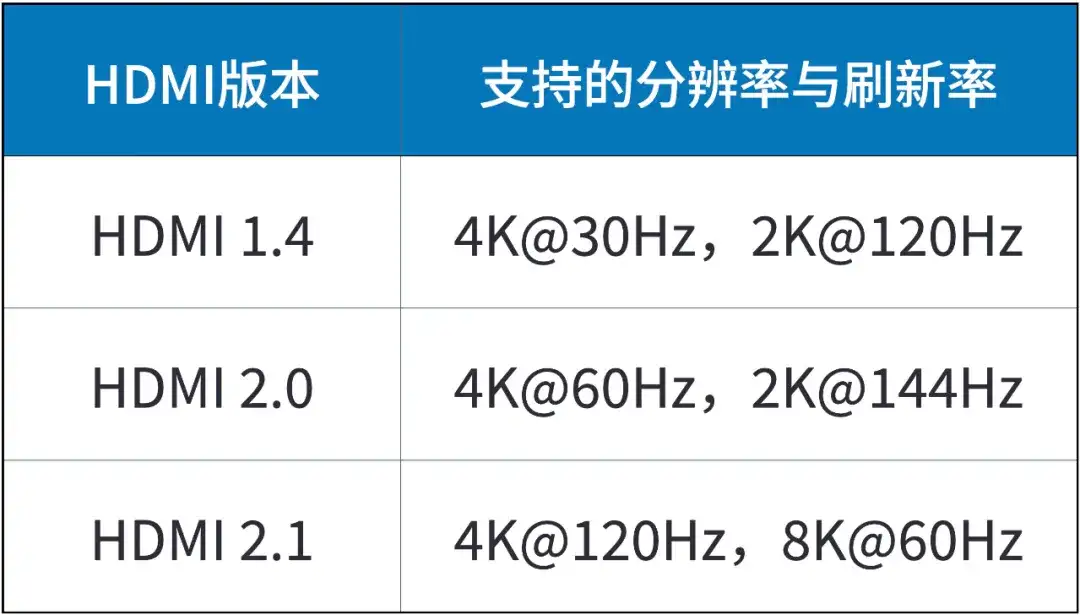

下面我用一张表格，对HDMI支持的不同帧率进行归纳。
挑选HDMI线缆时，除了要注意其版本外，线缆自身的特质也需要提前了解，这样才能在工业应用中更好发挥其性能。

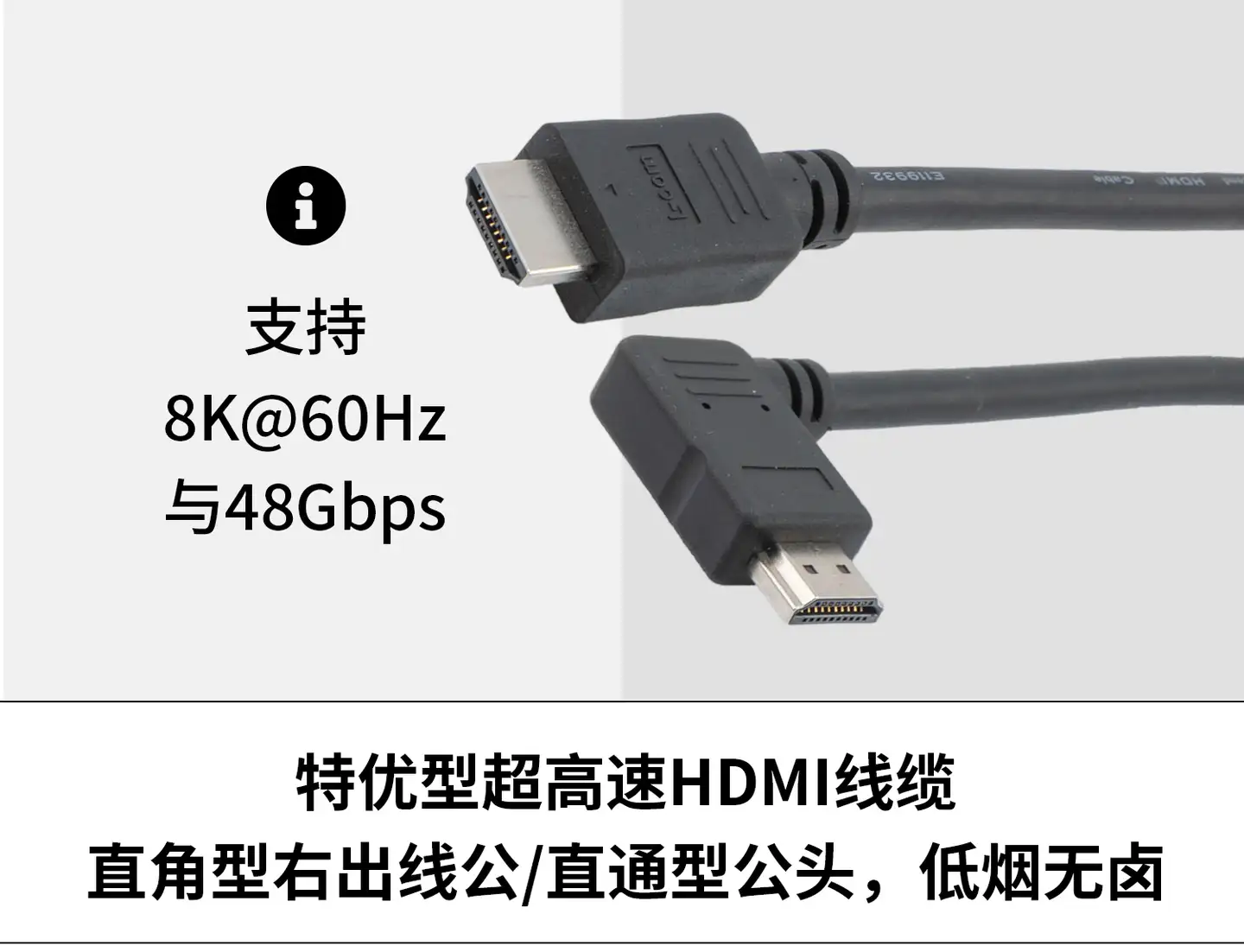

确保线材符合HDMI 2.0或2.1标准，支持高带宽传输。例如，HDMI 2.1线材的主动式设计可增强长距离信号稳定性（如20米以上）。

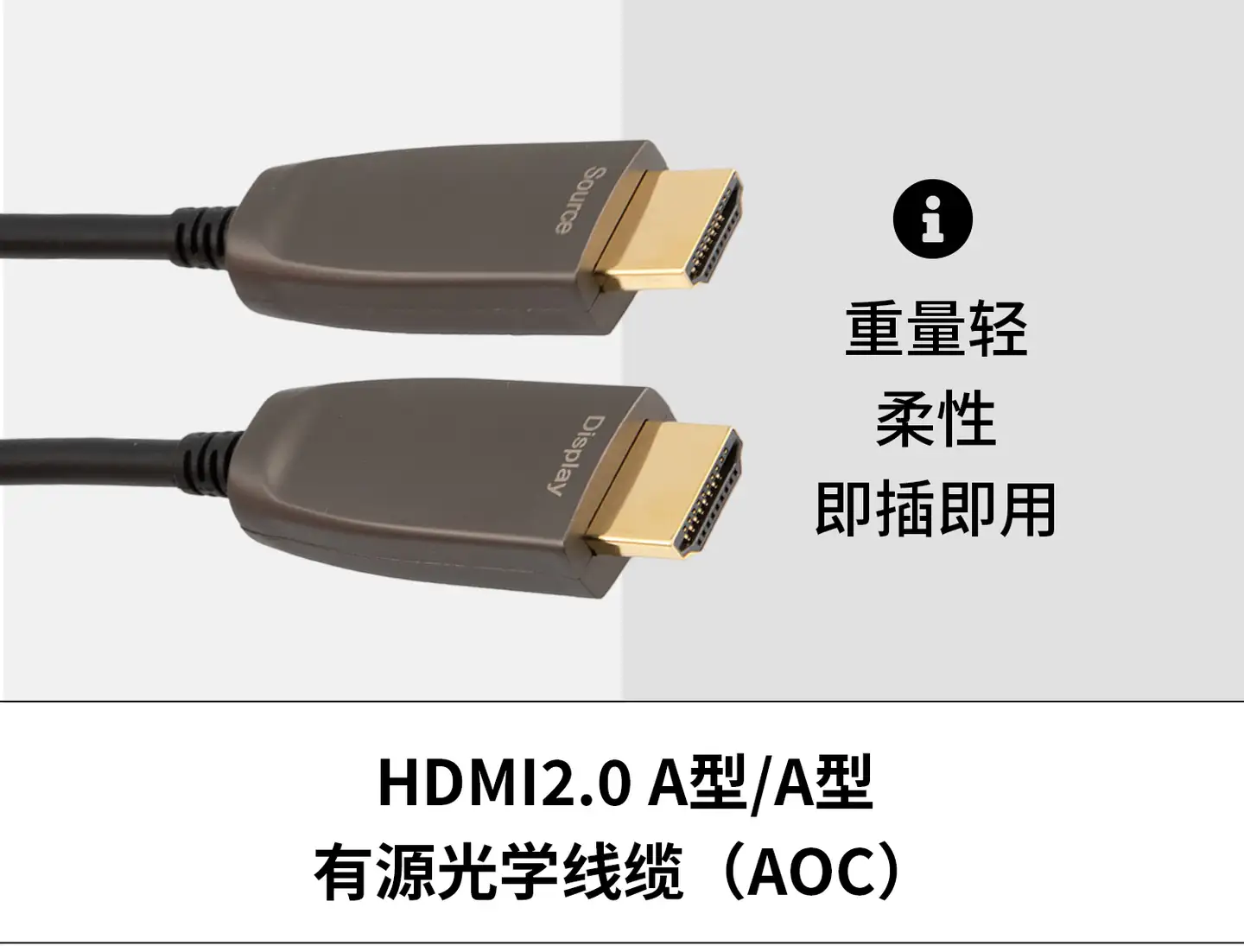

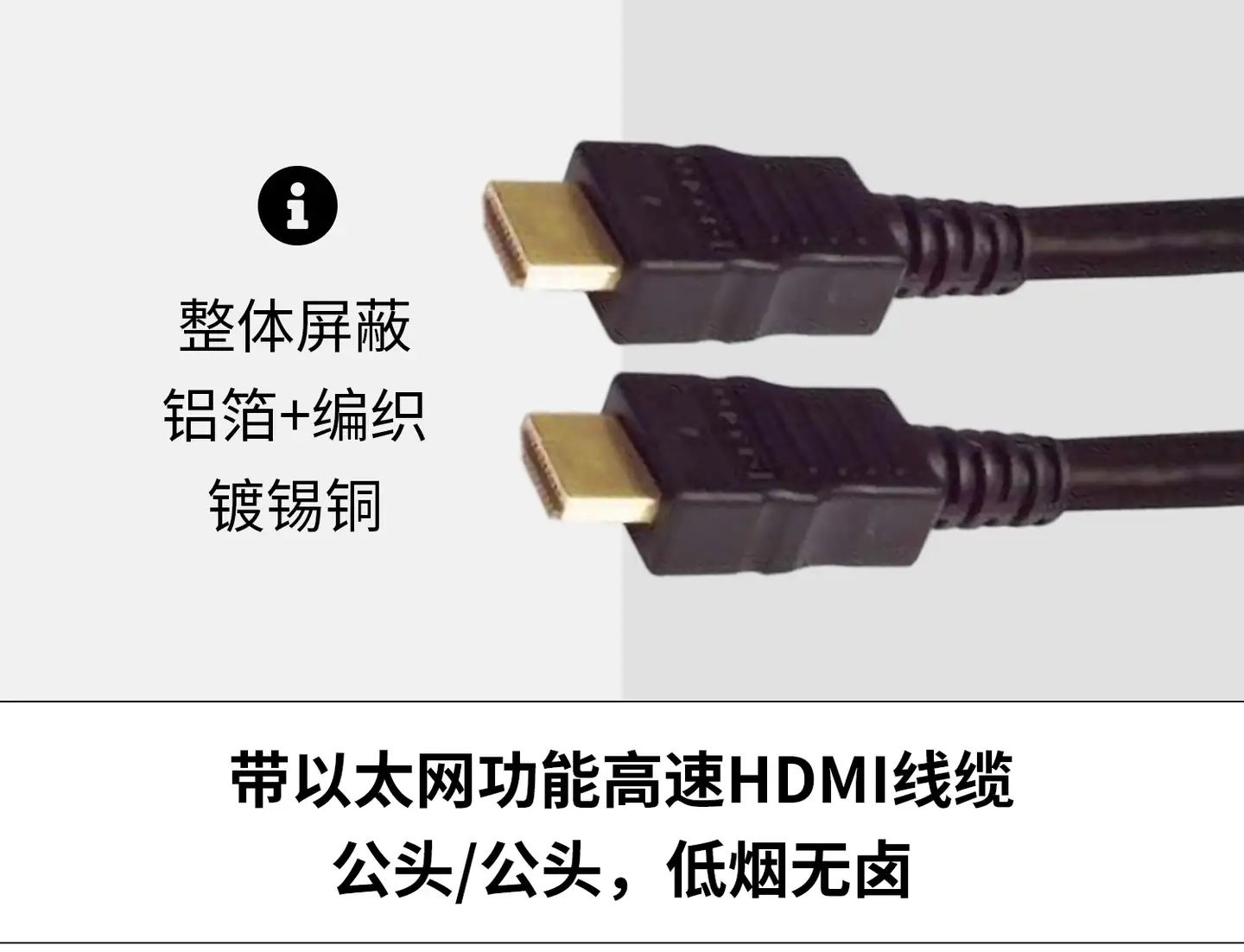

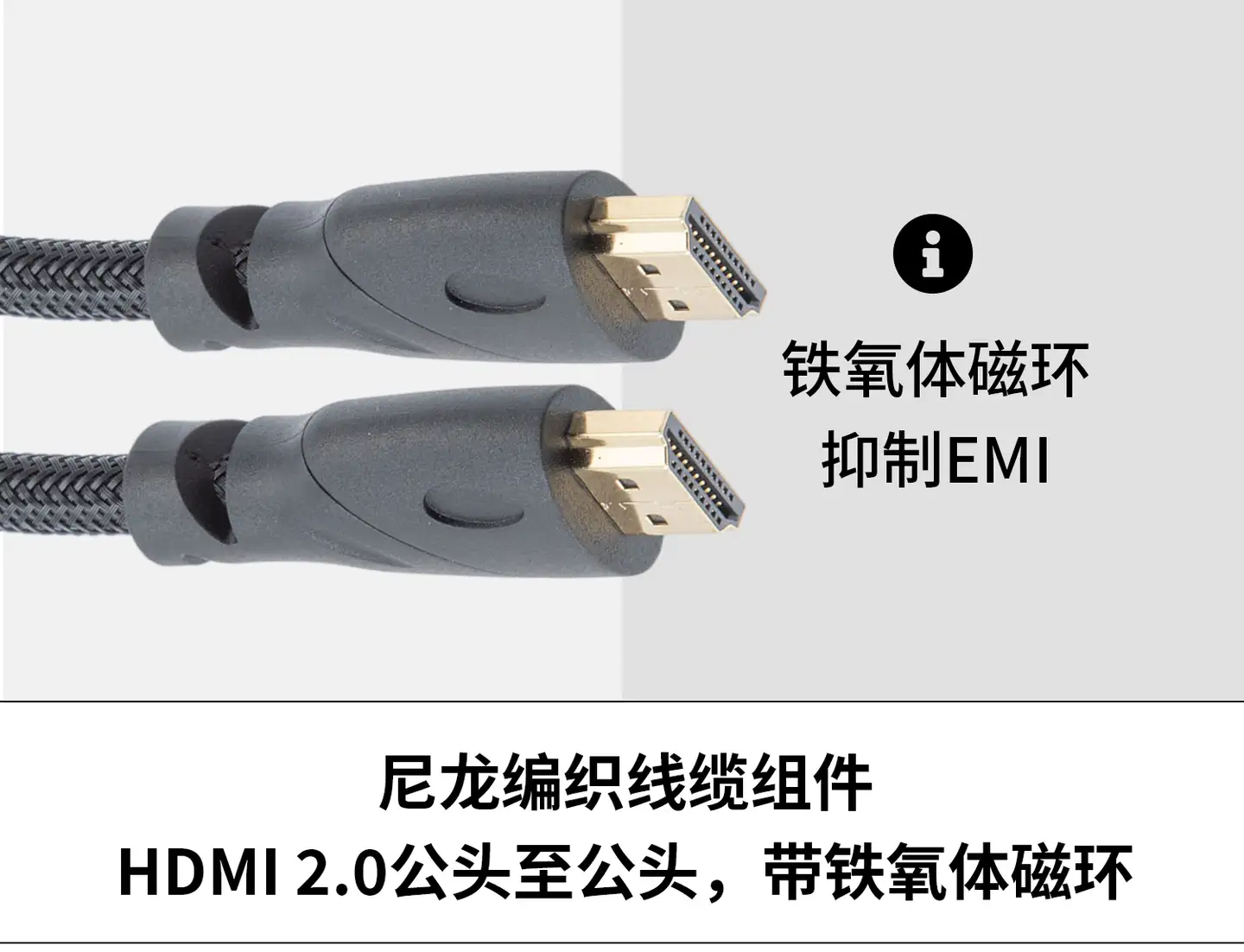

工业环境中存在高频电磁干扰，需选择屏蔽性能优异的线材，或采用光纤HDMI方案（如医疗设备中的光纤延长线）。

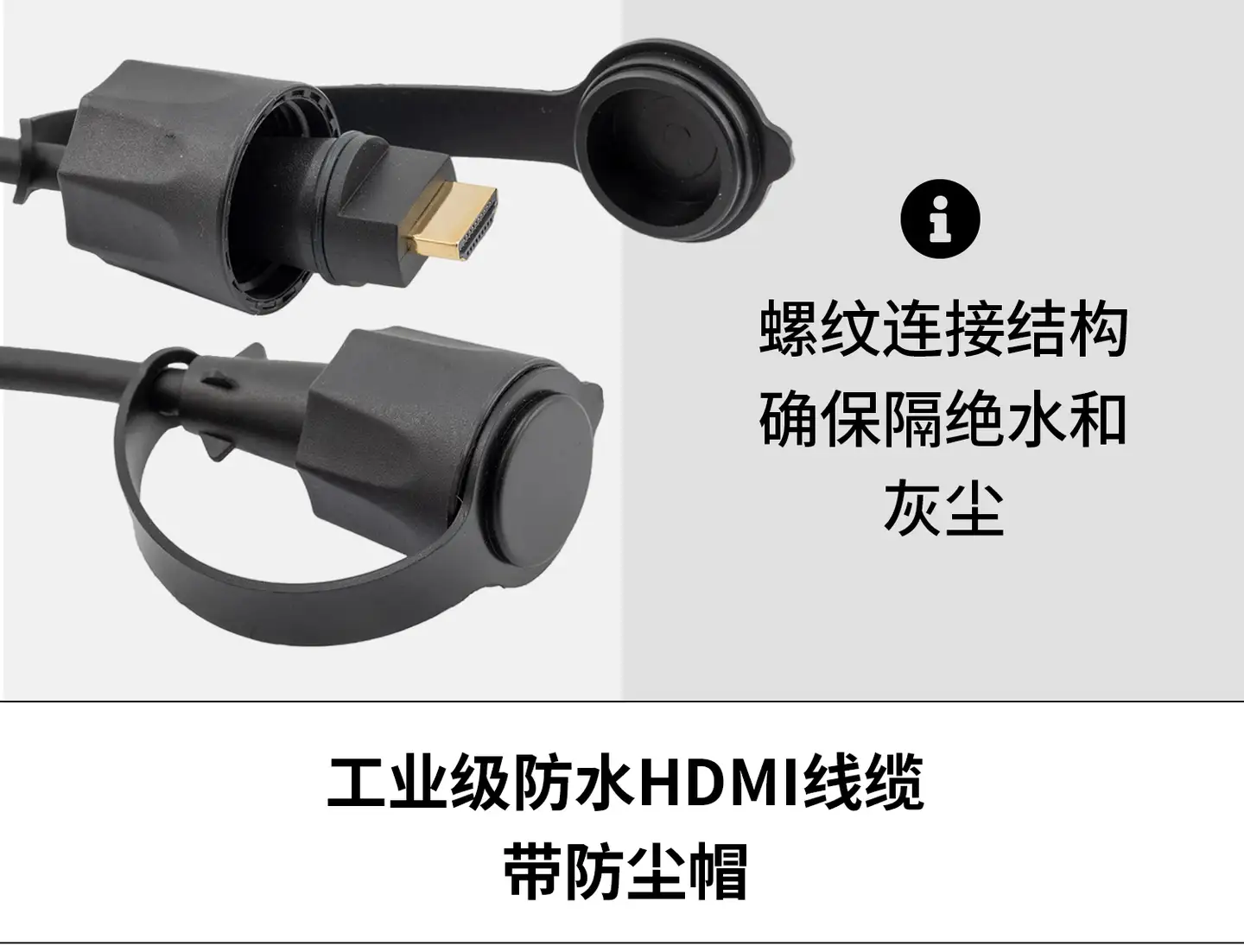

工业级HDMI线材需通过高温、潮湿等环境测试，确保在复杂工况下长期稳定运行。
