PoE（遵循IEEE 802.3af标准）和PoE+（遵循IEEE 802.3at标准）采用两个线对提供供电，数据线对供电和空闲线对供电两种PSE供电方式。一般标准的PD必须支持两种受电方式，但PSE只需支持其中一种供电方式。本文将通过图片的形式，对供电线序进一步讲解。
一、数据线对供电（又称：Alternative A）1/2，3/6线对

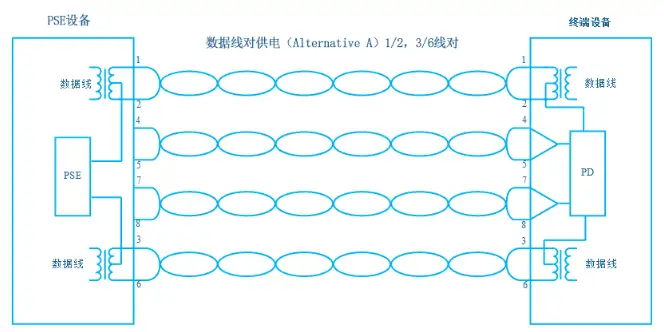

PSE通过数据线对（1/2，3/6）给PD供电。PSE向以太网线注入直流电，由于直流电采用的频率和数据频率互不干扰，所以可以在同一对线同时传输电流和数据。此时PSE通过PoE变压器经网线的信号线对与PD端相应的PoE变压器相连接。PSE通过PoE变压器的中心抽头馈电，PD通过PoE变压器的中心抽头受电。如下图数据线对供电示意图所示：
二、空闲线对供电（又称：Alternative B）4/5，7/8线对

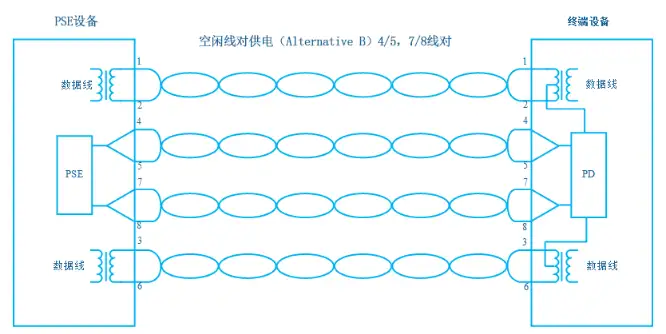

PSE通过空闲线对（4/5，7/8）给PD供电。PSE向以太网线注入直流电，由于直流电采用的频率和数据频率互不干扰，所以可以在同一对线同时传输电流和数据。此时PSE通过PoE变压器经网线的信号线对与PD端相应的PoE变压器相连接。PSE通过PoE变压器的中心抽头馈电，PD通过PoE变压器的中心抽头受电。如下图所示：
前面我们提到了 PoE 和 PoE+ 的供电线序有两种：Alternative A（数据线对）和Alternative B（空闲线对）。
l Alternative A（数据线对）使用网线的1/2、3/6线对供电，1/2线对为正极，3/6线对为正极。
l Alternative B（空闲线对）使用网线的4/5、7/8线对供电，4/5线对为正极，7/8线对为正极。
由于百兆网络通信使用网线的1/2、3/6线对传输数据，千兆网络通信使用网线的1/2、3/6，4/5，7/8线对传输数据。因此：
（1）对于百兆PoE交换机：Alternative A供电标准下网线只要1、2、3、6线芯连通即可；Alternative B供电标准下必须要8芯网线，并且保证8芯全部连通。
（2）对于千兆PoE交换机：受限于数据传输的需要，无论是Alternative A还是Alternative B都需要8芯网线全部连通。
注意：对PSE设备来说，只需要满足Alternative A或者Alternative B两种供电方式中的一种即可。对PD设备来说，就必须要同时满足Alternative A和Alternative B两种供电方式，标准PoE供电支持的网线最大长度为100米，目前我司PoE交换机基本都是使用Alternative A标准。
三、PoE++供电线序
PoE++（遵循IEEE 802.3bt标准）采用全部4个线对（1/2，3/6，4/5，7/8）提供供电。
PSE通过4个线对（1/2，3/6，4/5，7/8）给PD供电。PSE向以太网线注入直流电，直流电采用的频率和数据频率互不干扰，实现在同一对线同时传输电流和数据的“复用”。此时PSE通过PoE变压器经网线的信号线对与PD端相应的PoE变压器相连接。PSE通过PoE变压器的中心抽头馈电，PD通过PoE变压器的中心抽头受电。如下图所示：
